Exempel på en fasadritning

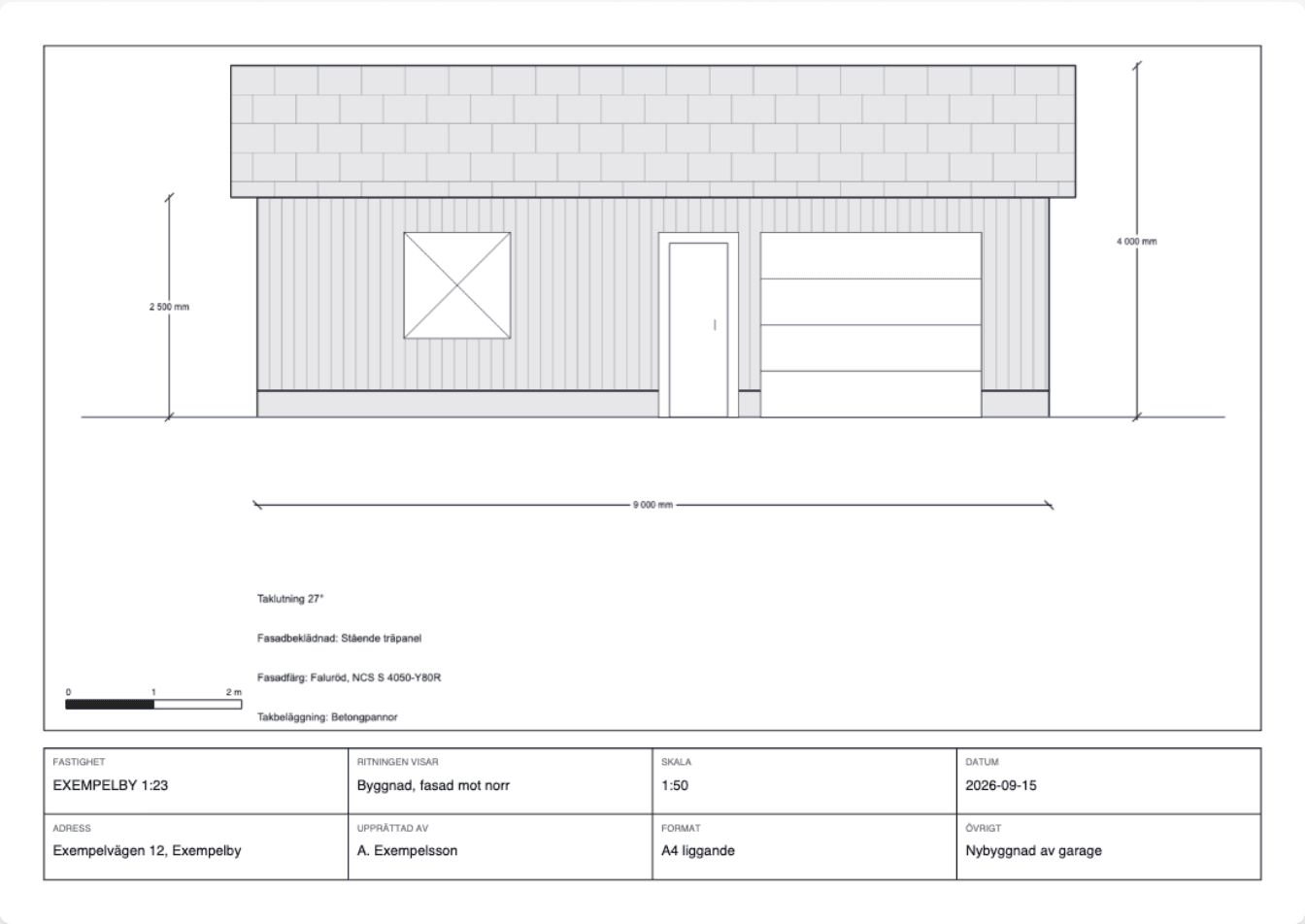

Så här ser ett färdigt fasadblad ut. Det är garaget från situationsplansexemplet, sett rakt framifrån. Samma byggnad, samma mått, andra handling.
PDF:en innehåller fem blad: situationsplanen först och sedan fasaderna mot norr, öster, söder och väster. Så kommer de ur verktyget också: en export tar med hela projektet, eftersom det är så handlingarna lämnas in.
Vad du ser på bladet
En fasadritning är byggnaden sedd rakt framifrån, utan perspektiv. Det som ska gå att läsa ur den är hur hög den blir, hur bred, och vad den är klädd i.
Höjdmåtten
De två måtten till höger: 2 500 mm upp till takfoten och 4 000 mm upp till nocken. Det är de siffrorna en detaljplan reglerar, och utan dem går det inte att avgöra om byggnaden håller sig inom planen. Vilken höjd just din plan reglerar, och varifrån den räknas, står i planen och avgörs av kommunen.
Marklinjen
Den vågräta linjen byggnaden står på. Den behövs eftersom en byggnad som ser låg ut på papperet kan vara för hög i verkligheten om marken lutar. Lutar den, ritas befintlig marknivå bredvid den blivande.
Bredden
9 000 mm längs nederkanten. Samma nio meter som garaget mäter i situationsplanen, för fasadbladen genereras ur planens mått i stället för att ritas om. Två handlingar som säger olika saker om samma byggnad är en av de säkraste vägarna till en komplettering.
Fönster, dörrar och port
Utsatta där de sitter, i rätt storlek. Det är dem handläggaren läser för att förstå vad byggnaden är. En vägg med en garageport är ett garage, samma vägg utan är ett förråd.
Material och kulör
Mönstret på ytan följer materialet: stående träpanel får stående linjer, betongpannor får sin delning, puts blir slät. Vad materialen heter och vilken kulör de har står i ritningshuvudet på bladet.
Skalan
1:50, inte 1:400 som situationsplanen. En fasad ska visa hur byggnaden ser ut och behöver därför vara mycket större på papperet än en tomt gör. Ett bostadshus ritas normalt i 1:100, men ett garage på nio meter blir då nio centimeter på bladet, så verktyget väljer 1:50 när byggnaden ryms. Skalstocken finns med här också, av samma skäl som på planen: den fortsätter stämma även om någon skriver ut bladet i fel storlek.
Fyra blad, inte ett
Kommunen vill normalt se byggnaden från alla fyra håll, och de fyra bladen genereras på en gång ur planens mått: norr, öster, söder och väster. Gavlarna får takets triangel, långsidorna en rak överkant.
Vilka handlingar just ditt ärende kräver skiljer sig åt mellan kommuner och mellan ärenden. Fråga din bygglovsavdelning innan du börjar. Om fasadritningar går igenom vad de ska visa.
Gör samma sak med din byggnad
Rita byggnaden i situationsplanen, ange takfotshöjd, nockhöjd och taktyp, och tryck på Skapa fasadritningar. Fyra blad kommer ut, måttsatta ur planens egna mått. Fönster och dörrar placerar du efteråt.
